四柱液压机主泵输出流量控制原理分析

发布时间:2022-09-26 09:56:48浏览量:56
[内容摘要]: 四柱液压机 主泵输出流量控制原理分析 小松 pc200-6型液压挖掘机为双泵双回路变量液压系统,一泵为左行走,臂和斗油,另一泵为右行走,| 一次 | 转和斗杆油。四柱双动 液压机 基本原理是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的...

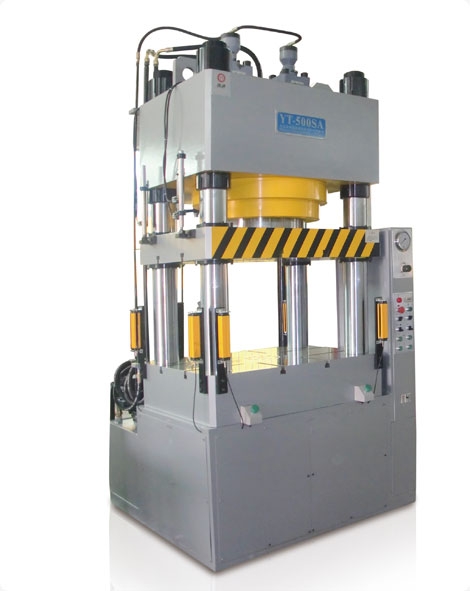

四柱液压机主泵输出流量控制原理分析

小松 pc200-6型液压挖掘机为双泵双回路变量液压系统,一泵为左行走,臂和斗油,另一泵为右行走,| 一次 | 转和斗杆油。四柱双动液压机基本原理是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动.液压机是 利用液体来传递压力的设备。框架式液压机一般由本机(主机)、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机,液体液压机,工程液压机。冷挤压液压机一种以液体为工作介质,用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外,也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。液压机公司一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。主泵总成(双泵)由主泵、 PC 阀和 LS 阀组成。两泵通过集热块汇流后流入主控制阀。Pc200-6挖掘机液压系统采用闭环负载传感系统。图9-9显示了闭环中央负荷传感系统中主泵输出流量的控制原理。

从图9-9可以看出,LS阀是一种感应负载并控制流量的阀门。阀门根据主泵压力与操作阀输出压力的压差A ρ LS = p- PLS(家用LS的大小由操作阀的开度决定)来控制主泵的输出流量,6ρLS称为LS阀的压差。LS的阀压差A与主泵输出流量Q的关系如图9-10所示。当LS阀的压差A _S低于LS阀的设定压力(设定压力为2。2MPa),四柱液压机主泵变量机构的摆角向增大方向变化;当LS阀的压差A高于LS阀的设定压力时,主泵变量机构的摆角朝减小的方向变化。6PLS的尺寸取决于操作阀芯的行程。主泵的工作过程如下。①当主操作阀处于中立位置时,主泵压力Pp作用在LS阀的A端,B端出口压力为操作阀压力。即当LS压力户LS 0主操作阀处于空档位置时,PLS为O(与排油管相同),LS阀压差变大,LS阀向右移动,使伺服活塞腔与主泵油路相通。由于伺服活塞两端的面积差,变量机构的摆角向最小方向移动,主泵的流量减小。②当主操纵阀的开启面积变大时,LS阀的压差变小,LS阀的压力与弹簧力形成合力,使LS滑阀向左移动,将伺服活塞的大腔与放油口(回油口)连通。由于伺服活塞的面积差,伺服活塞被推向右侧,使得可变机构的摆角向增加流量的方向移动。
