四柱液压机同步回路的四点

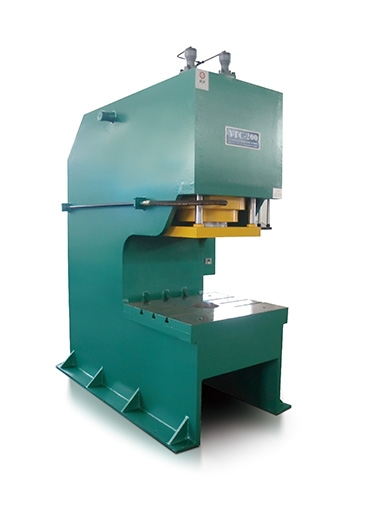

同步回路主要用于保证两个或多个液压执行机构的运动速度或位移相同。600吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。液压机四柱为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。c型液压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。液压机生产厂家基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。常用的同步回路主要采用容积控制或流量控制，实现同步运动的方法有机械固定同步回路、液压缸串联同步回路、同步缸同步回路、等马达同步回路、液压缸并联同步回路、电液比例调速阀同步回路、分路阀同步回路等。一、同步电路的设计(1)机械固定同步电路。如图专用机床双缸顺序动作液压系统，在图中所示的液压系统回路中，采用机械紧固方式，如刚性梁、齿条、齿轮刚性连接两个液压缸的活塞杆，实现液压缸的位移同步。这种环路具有结构简单、工作可靠的特点，但其同步精度较低，不能用于重载应用场合。

(2)液压缸串联同步控制回路。在图示液压技术系统安全回路中，两个液压缸的有效作用以及面积大小相等，通过网络串联可实现液压缸位移数据同步。这种回路的同步精度受缸径尺寸计算误差、内泄漏量及空气侵入量多少等因素研究影响，在使用中必须需要注意泄漏，且当活塞磨损后必须不断进行及时发现更换。为了能够提高企业同步精度，可采取补、放油措施、

为保证端点位移同步，同步精度可达2%、3%。在图中所示同步回路中，单杆系泊汽缸1和2串联连接，且两个汽缸的串联室的工作面积相等，即汽缸1的杆油室A和汽缸2的元件杆油室B的工作面积相等。在每个工作循环中，液压控制单向阀5和电磁换向阀3、4构成补偿装置，以补偿由泄漏和制造误差引起两个气缸同步误差。当气缸1或气缸2首先到达底部时，触发限位开关，电磁换向阀3或4被励磁，并向腔A和B供油，从而使两个气缸的下行终端位置同步补偿。该回路适用于要求高末端位置同步精度的小负荷液压系统。 (4)同步气缸同步电路。在图示液压系统回路中，两个尺寸完全相同（室A的有效工作面积和室B的有效工作面积相等）且共用一个活塞杆的液压缸串联为一个，两个液压缸同时供油，实现排量同步
