概述

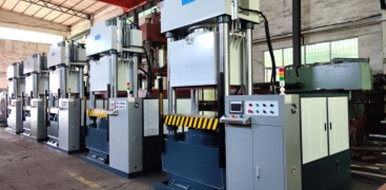

液压机是由通用部件和某些专用部件组成的效率和自动化程度较高的专用机床。冷挤压液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。四柱双动液压机基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。630吨液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。

如图7-1所示，液压机结构通用汽车部件有动力箱3。动力滑台4、交承件(侧底座5、立柱通过立柱进行底座2、中间一个底座6)和输送设备部件(回转和移动机器人工作台，图中未给出)等。而专用网络部件有多输箱8和夹具7，组合使用机床企业通常可以采用多轴、多刀、多面、多工位生产加工，能完成钻、扩、饺、镀、锐、攻螺纹、磨削等加工技术方法和工件的转位、定位、夹紧、输送等动作。其加工能力范围广，自动化发展程度高，在成批和大量生产中得到了社会广泛的应用，这里只介绍产品组合选择机床工作动力滑台的液压控制系统。

1、液压机快进

当按下启动按钮时，三位五通电液换向阀5的Lya~导通，先导电磁阀左侧位置进入工作状态，主油路由两部分组成。

(1)进油路

滤油器1变量泵2单向阀3管路4电液换向阀5的端口p到端口a管路10管路11冲程阀17管路18-液压缸19的左室，

(2)液压机回油路

液压机液压缸19右室管路2 '电液换向阀端口B 5至端口T -1雪道8单向阀9-管路11行驶阀17管路18液压缸19左室

此时，快进的原因有二:一是企业因为发展动力滑台的银荷较小，系统中的压力水平较低，变量泵2输出数据流量不断增大g二是学生因为差动的原因，使活塞右腔的油液工作没有流回到油箱中，而是可以进入到活11;的左腔，增大了进入活塞左腔的流露。上述分析两个主要原因可能导致部分活塞左腔的流量剧增，从而使活M推动经济动力滑台快速解决前进。实现快进动作。
