液压机增压回路的功能与设计

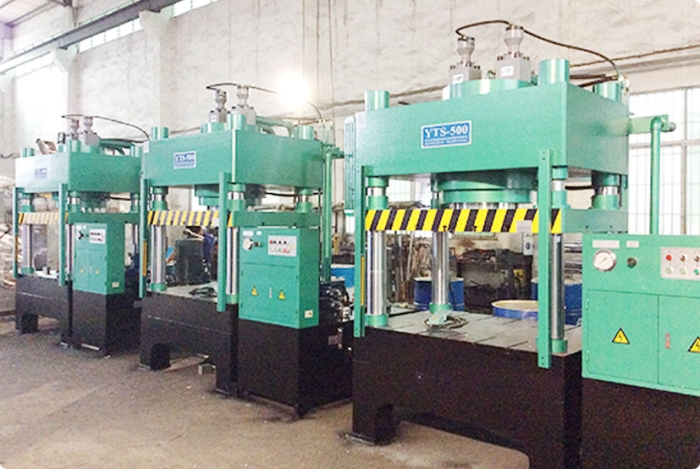

增压回路的作用是增加系统中支路的工作压力，以满足局部执行器的工作需要。300t液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。液压机品牌一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。高温热压机按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机则多用卧式。按结构型式分，液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式，中、小型立式液压机还有用C型架式的。液压机厂家一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。增压回路的主要形式有：单作用增压器增压回路、双作用增压器增压回路、液压泵增压回路、液压马达增压回路和串联液压缸增压回路。

(1)单作用影响增压器进行增压控制回路。如图7 -16所示，当换向阀6在左位时，压力油经换向阀 6、单向阀4进入一个液压缸3的左腔，液压缸右腔回油经顺序阀5、换向阀6回油箱。当负载增大、油压通过升高时，压力油打开时间顺序阀1进入导致增压器2的左端，推动实现增压工作活塞开始右行，增压器右腔输出的高压油进入设计液压缸3。根据不同负载发生变化可以调节发展顺序阀1便可得到调节由于增压器的输入、输出压力，使之与负载能力相匹配。

（2）双动增压器升压电路。如图1所示。在7-17中，双动式增压器1可以在两个方向上增加压力，以确保高压油的连续输出。当油缸4的左侧活塞负载较大时，系统压力升高，油通过顺序阀2进入双动增压器，无论增压器的左、右方向如何，都能将高压油输出到油缸的右腔。只要换向阀3连续地切换，增压器就可以连续地往复运动，从而液压缸活塞在长的左冲程中连续地输出高压油
