液压热压机斜板泵结构实例

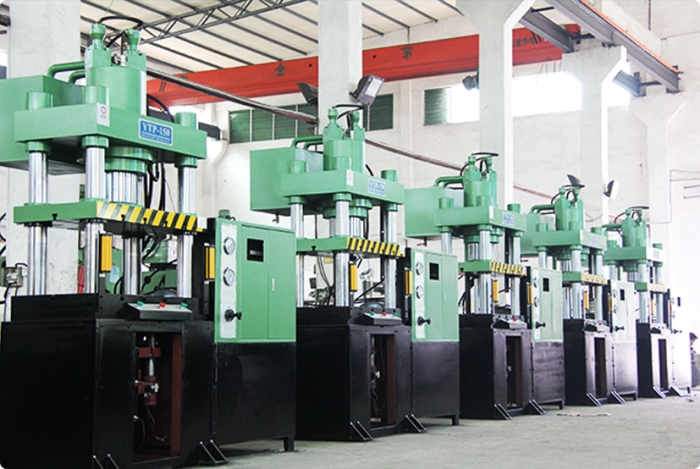

在液压设备中使用的液压泵中，立柱主泵是种类和数量最多的泵之一，尤其是高压液压系统。复合材料热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。液压机厂它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。300t四柱液压机所用的工作介质的作用不仅是传递压强，而且保证机器工作部件工作灵敏、可靠、寿命长和泄漏少。伺服液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。

在国内外液压设备中，采用了各种不同厂家生产柱塞泵，有的在国内设计生产，有的进口，有的由国内液压零件厂合资引进技术生产。各种类型，主要选用柱塞泵的结构介绍。

(1斜盘泵结构例

①CY14-1B型(国产) CY14-1B型是在CY14-1A型的基础上的改进型模型轴向柱塞泵，它在中国国内企业相关技术设备上占用资金量大。这种泵采用配油盘配油，缸体进行旋转，在滑履〈滑靴〉和变量头(变量研究机构〉之间。配油盘和缸体材料之间采用了一个液压结构静力分析平衡管理机构，调换配油盘可作用于轴向柱塞马达可以使用。|

在结构上， CY14-1B型轴向柱塞泵分为主泵部分和变量部分〈定量泵无〉。主体部分如图3-118所示，定量轴向柱塞泵如图3-1 ~ 9所示。7个滑靴1和7个柱塞2通过球面副销合

在回转盘3上，重新安装人体气缸体9上的七个柱塞孔; 气缸体9再次支承在带有大滚子轴承8的泵壳体14上; 泵轴38通过气缸体中心，支承在带有轴承25的外悬架18上，泵轴38重新安装在外悬架18上，外体壳体用螺杆32紧固在壳体14上，在两者之间设置并压紧一个圆盘10;滑靴12的进给部分安装在可变头(吸油斜盘)上，中心夹套7中的定心弹簧6插入泵轴的38个孔中，钢球4安装在回盘上，当柱塞向外伸出(吸油位置)时，滑靴也能与推力板保持接触，从而使泵能够自吸;中心护套7的肩部表面是居中的，弹簧6的作用推动气缸体(向右)以保持与喷油器10的良好接触。

柱塞的球形头和滑块的中心有直径为1m的孔。工作时，油腔中的压力油可以通过这些孔进入柱塞和滑靴的配合球面副中，进入滑靴和止推板的相对滑动面之间，起到强制润滑的作用。当传动轴带动气缸转动时，由于可变的倾斜度，柱塞在气缸孔内来回运动；改变腔体的容积来压吸油。只有主要部分是袁；广西的代表是定量活塞泵。例如，z MCY14-1B定量轴向柱塞泵，其结构如图3-t9(b)所示。除了主体之外，还有一个倾角固定的斜盘。由于倾角不能改变，柱塞有一定的行程，所以泵的输出流量保持不变，是定量泵。
