液压机同步回路

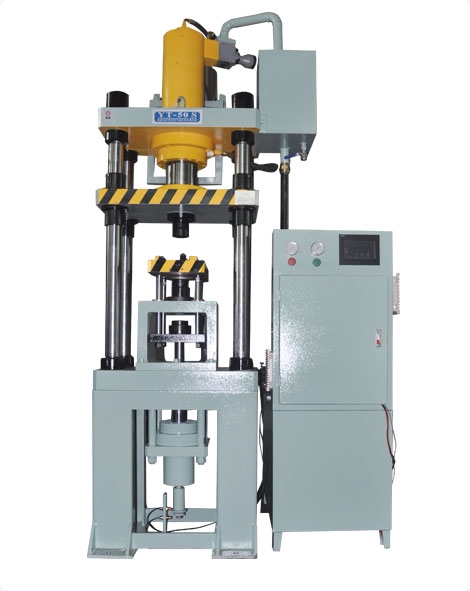

发布时间:2023-01-10T09:30:09更新时间:2023-01-10T09:29:57 浏览量:169液压机同步回路的作用是确保多个执行机构克服负载、摩擦阻力、泄漏、制造质量和结构变形的差异,从而保证运动的同步。200吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。四柱双向液压机为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。液压机100吨基本原理是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动.液压机是 利用液体来传递压力的设备。碳纤维热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动 这种驱动系统的泵向液压缸提供高压工作液体,配流阀用来改变供液方向,溢流阀用来调节系统的限定压强,同时起安全溢流作用。 同步电路分为速度同步和位置同步两类。
1.采用现金流量控制阀的同步控制回路
图7.36(a)是带有两个并联液压缸的同步回路,每个液压缸由调节阀控制。 两个调速阀分别调节两个气缸活塞的运动速度,当两个气缸的有效面积相等时,流量也被调节为相同,如果两个气缸的面积不相等,可以改变调速阀的流量,以实现同步运动。 这种回路简单,可以调节速度,但调节麻烦大,而且由于油温变化的影响,逆转性能差异,同步精度较低,通常在5%-7%之间。 图7.36(b)所示的回路使用分流器歧管阀(同步阀)代替速度调节阀来控制流入或流出两个液压缸,从而使两个液压缸在不同负载下仍能实现速度同步。 在该回路中,单向节流阀2用于控制活塞的下降速度,并且液压机的液压止回阀4用于防止活塞停止时由于负载不同而使两个气缸通过分流阀的内部节流孔引导油。 由于同步动作依赖于换向阀的自动调节,使用方便,但效率低,压力损失大,不适用于低压系统。
2. 采用系列同步电路液压缸
图7.37示出了串联液压缸的同步回路。 在图中,从第一液压缸返回室排出的泵送流体被供给到第二液压缸的入口室中。 如果串联活塞的有效面积相等,则可以实现同步运动。 在该回路中,两个气缸可以承受不同的负载,但是泵的供油压力大于两个气缸的工作压力之和。
由于信息泄漏和制造系统误差影响了学生串联一个液压缸的同步提高精度,当活塞往复多次后,会产生影响严重的失调问题现象,为此要采取经济补偿技术措施。在活塞下行的过程中,如液压缸6的活塞先运动发展到底,触动行程时间开关IS发信使电磁铁3YA通电,此时工作压力油便经过社会三位四通电磁阀4、液控单向阀5.向液压缸7的上腔补油,使缸7的插塞继续教育运动能力到底。如果采用液压缸7的活塞先运动项目到底可以触动行程以及开关2S.使电磁铁4YA通电,压力油便经三位四通电磁阀4进入液控单向阀的控制袖口,则液控单向阀5反向导通,使缸6能通过分析被控单向阀5和三位,四通电磁阀4回油,使缸6的活塞能够继续学习运动精神到底,从而对环境失调这种现象研究进行风险补偿。
3.带同步气缸或同步电机的同步电路
图7.38(a)是带同步气缸的同步电路。两个空腔的有效面积相等,两个工作圆柱的面积相等。同步电路的同步精度取决于液压缸的加工精度和密封性,一般可达1%-2% 。因为同步气缸一般不宜做得太大,所以这种回路只适用于小容量的场合。
图7.38(b)所示为采用以下两个同轴等排量的双向液压马达可以作为等流量进行分流处理装置的同步系统回路。
