[内容摘要]：液压机调压回路是利用溢流阀和溢流阀对液压系统的工作压力进行控制，使其达到一个意外值或不超过某一极限值，目前不同的饱和回路采用不同的工作阶段。200吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形...

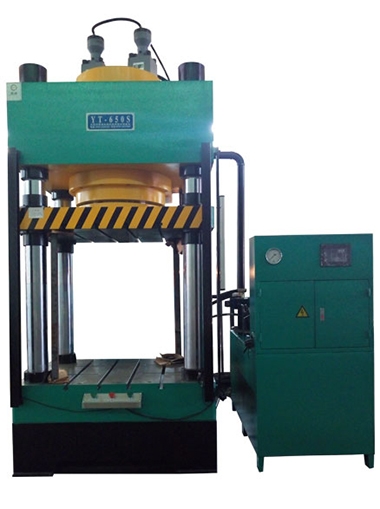

液压机调压回路是利用溢流阀和溢流阀对液压系统的工作压力进行控制，使其达到一个意外值或不超过某一极限值，目前不同的饱和回路采用不同的工作阶段。200吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。液压机厂家哪家好在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。液压机100吨基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。四柱液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。

油泵的供油压力可通过安全阀进行调节，但在工艺过程中不能改变压力，因此在非工作行程中，油泵也可以以相同的压力供油，这就消耗了太多的动力，系统发烧严重。原因6-1是采用双安全阀压力调节回路。当液压机在加压过程中，高压安全阀1工作，泵送高压油。当系统在回程时，油路上同时有两个安全阀1和2。此时，只有低压安全阀2个作用，油泵处于低压供油状态。如果低压安全阀设定的压力仍然高于活塞快速上升时所需的压力，阀门2起到安全阀的作用。但当活塞运动到末端停止运动时，所有的油泵要从阀门2溢出，以保证泵处于低压状态运行，当阀门2溢出时阀门。阀门2调节压力应使活塞按要求上升速度，停止后不自降。

有时在工作冲程的不同阶段需要不同的工作压力。这可以通过使用先导阀泄压阀来实现，该泄压阀在其远程控制端口与几个远程压力调节先导阀并联，用于分级控制，如图6-2所示。由于并联的几个先导阀总是压力最低的一个，为了分阶段调节，遥控油路必须切断或用二通或三通阀接通，这样同一时间只有一个先导阀工作，主阀上的先导阀压力应高于其它并联先导阀的整定压力。在图6-2中，PI应该高于Pt和Ps。

当电磁阀E断电时，系统臣力由主溢流阀调定为PI。当电磁阀E通电、电磁阀I断电时，系统工作压力由遥控设计溢流阀2调定为P2。当电磁阀E和I都通电时，系统进行压力由遥控部分液流阀3调寇为P3。

以上的控制可以是电动、手动、机动等各种形式，可实现压力的多级调节，也可按一定程序实现自动压力调节。

如果执行机构工作行程和空回行程所需的工作压力和流量相差较大，则可采用两台泵和两台安全阀进行调节，不仅提高了系统的工作效率，而且泵的使用也是合理的。如图6-3所示，两个泵I和E的流量和压力不同，泵I的流量为OH，PL1泵E的流量为Oz，PL1泵E的流量为Pz。在图示的位置，油泵E工作，油泵I卸载，当手动换向阀1的手柄被推拉时，油缸的往复低压快速运动可被控制。当手动换向阀2的手柄被推拉时，可以选择一个泵进行操作，并且可以卸载一个泵。拉动手动换向阀2手柄使其处于异常位置，卸下低压大流量油泵E，由高压小流量油泵I向系统供油，油缸处于高压慢工作冲程。
