液压机双端磨床叠加阀回路设计及相关问题处理

发布时间：2022-10-18T10:48:19更新时间：2022-10-18T10:48:09 浏览量：50

[内容摘要]：液压机双端磨床叠加阀回路设计及相关问题处理要将普通液压回路改为叠加回路，首先要分析叠加阀系列型式谱，重点分析叠加阀的功能、直径和工作压力，并与常用阀原理进行比较，验证其使用后的正确性，最后根据一定的规律将所选叠加阀组成液压叠加回路。液压机厂...

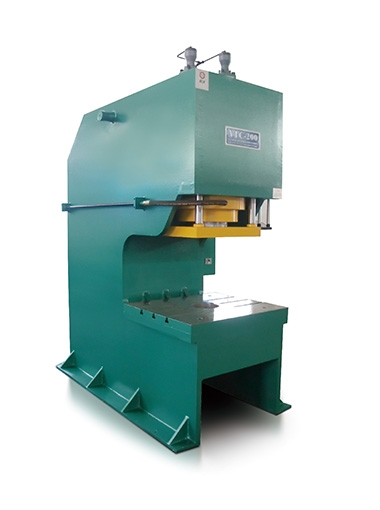

要将普通液压回路改为叠加回路，首先要分析叠加阀系列型式谱，重点分析叠加阀的功能、直径和工作压力，并与常用阀原理进行比较，验证其使用后的正确性，最后根据一定的规律将所选叠加阀组成液压叠加回路。液压机厂家哪家好在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。1000吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。校正液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。液压机100吨基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。介绍了双端磨床液压叠加回路的设计要点。（1通道和连接尺寸）。一组叠加阀回路中换向阀、叠加阀和基板之间的直径和安装尺寸必须相同，图2-137采用直径6mm的串联右给叠加阀。液压缸（2）叠阀安装位置。主换向阀布置在堆阀组的最上部，用作顶盖，与液压缸连接的底板布置在最下部，堆阀安装在主换向阀与底板之间。顺序根据系统运行要求确定。烟囱阀组回油口位于底板下方，直接回油箱。（3）安全阀的选择。安全阀直径根据系统液压泵的总流量确定。 (4)减压阀和止回阀组合。图2-137显示了一个系统，其中A和B油路都使用节流阀，B油路使用减压阀。在这种系统中，节流阀应该关闭到液压缸，且如果减压阀关闭到液压缸，则当A给油和B回油时，液压缸B室和单向节流阀之间油路的压力增加。该压力又控制卸压阀，

使减压阀减压口变小，出口流量变小，导致供应液压缸的流量不足。当液压缸的移动趋于停止时，气缸 b 室的压力会下降，控制压力会下降，减压阀的开启程度会增加，出口流量也会增加。这种重复的变化会使液压缸运动不稳定，也会产生震动。

(5)调速阀和节流阀在回油回路上的位置。调速阀和节流阀上的回油回路应安装在靠近主阀和反向阀的位置，以尽量减少回油或泄漏油的压力损失。

(6)压力表开关工作位置。压力表开关控制位置我们必须紧靠底板块，在集中供油时间系统中，压力表开关的数量以及至少需要一个，最多与学生集中供油中减压阀的数量具有相同，凡有减压阀的支路通过系统都应设一个压力表开关。

（7烟囱阀安装方向）。叠加阀原则上应垂直安装，尽量避免水平安装。叠加阀叠加的元件越多，质量越大，安装用贯穿螺栓越长。水平安装时，螺栓在重力作用下会拉伸、弯曲，重叠阀门之间会发生漏油现象。

(8)多个液压缸系统的组合。一般来说，一个烟囱阀只能控制一个液压缸，如多缸系统，通过底板连接到多烟囱阀(见图2-137)。液压回路的设计经过反复验证，并与系统图进行比较，以确认其工作原理是否正确，便可开始绘制装配图。
