四柱液压机的容积节流调速回路是什么

说明其原理和应用：容积节流调速回路采用排斥力补偿变量泵供油，采用节流阀或调速阀调节进出液压缸的流量，调节活塞的运动速度；另外，变量泵的供油能力自动适应液压缸前的流量。数控液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。120吨液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。单动液压机液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。塑料制品液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。这种调速电路与简单的音量调速电路相比，无溢出损耗，效率高，速度稳定性好。

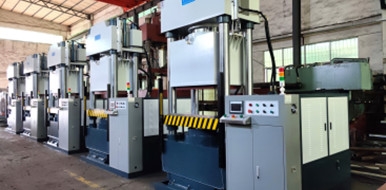

(1四柱拉伸液压机

容积节流 i 流量调速回路由限压变量泵和调速阀组成。工作时，电磁阀3的动力使其油路开启 l 压力油通过调速阀进入液压缸。过程结束后，排斥继电器发出5号信号，使1号阀换向，调速阀短路，液压缸快速 i 回收。

当回路处于提前阶段时，液压缸的移动速度由调节阀中的节流阀的流动面积AT控制。可变排量泵的输出流量Q/和输出压力自动保持相应的恒定值，因此该回路也称为恒压容积节流调速回路。

这种因路适用于不同负载发生变化影响不大的中、小功悻场舍，如组合机床的进给系统等。
