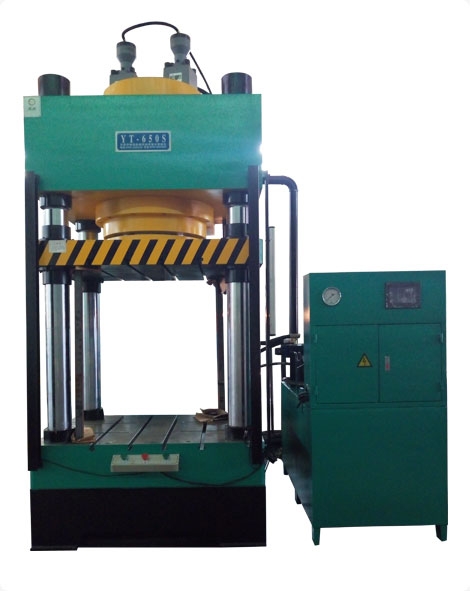

四柱式液压机液压伺服系统中变量泵电机的选择

发布时间：2022-12-22T11:11:19更新时间：2022-12-22T11:11:09 浏览量：79

[内容摘要]：四柱式液压机液压伺服系统中变量泵电机的选择变量泵的采用对EHA系统的性能影响很大，提高了系统的散热、功率匹配和刚度性能。伺服液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机...

变量泵的采用对EHA系统的性能影响很大，提高了系统的散热、功率匹配和刚度性能。伺服液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。快速液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。复合材料热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。金属挤压液压机液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。在EHA系统中采用伺服变量泵后,通过调节泵驱动电机的转速和变量泵的排量来改变系统的流量:I.变量泵在注塑机液压伺服系统中的应用,REXOTH斜盘式轴向活塞伺服变量泵已广泛应用于液压伺服系统中。由它们组成的泵站可为大型注塑机提供大功率、大流量、节能、快速响应的液压源。通过安装调试实例,介绍了A10VS0100 DFEL+A10VS071DR斜轴活塞伺服双变量泵的选型、安装和调试方法。

1电动机的选择

首先，根据液压机的液压缸、油马达 | 和其他执行部件的规格和喷射过程对压力和速度的要求，确定系统的工作压力和切割，选择一个双泵组合(通常由伺服变量、泵和固定泵组成)。如果工作循环各阶段的水力功率波动较大，则需要计算整个工作循环的平均水力功率。每个泵配有伺服比例阀、石英压力传感器、两个感应式 f 挡板和控制电路板。根据工作周期各阶段压力和流量的要求，由计算机给出指令流(压力)电压，通过控制电路板进行 PID 闭环控制，将实际流量(压力)电压[ a/d (a/d)转换]反馈给计算机。

泵A10VSO 100 DFE1大排量100mL\\u002Fr，如果选用四级电机C 1480r\\u002Fmin，流量148-+ 148L\\u002Fmin，系统工作压力设定为21MPa。根据同样的原理，定量泵A10V71DR的流量为105L\\u002Fmin，双泵的输出流量在0253L\\u002Fmin之间连续可调。双泵最终输出功率p = 2l 0x 253 XO . 735 X10 \\ u 002 fc 60 x 75)= 85.75 kw，异步电机空载系数为1.5，PMX\\u002F1.5 = 57kW，所以选用55kW的4极异步电机。如果总流量为500L\\u002Fmin，则需要两台以上不同型号的双泵组成泵站。
