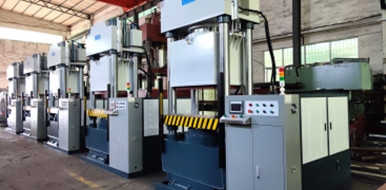

四柱液压机摆线转子泵是什么

发布时间：2022-11-18T10:45:00更新时间：2022-11-18T10:44:52 浏览量：185

[内容摘要]：摆线转子泵是一种特殊的内啮合齿轮泵，其主要优点是结构紧凑，零件少，流量脉动小，噪音低，其缺点是精度要求高，工艺性差，密封难以保证，体积效率低。液压机四柱为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中...

摆线转子泵是一种特殊的内啮合齿轮泵，其主要优点是结构紧凑，零件少，流量脉动小，噪音低，其缺点是精度要求高，工艺性差，密封难以保证，体积效率低。液压机四柱为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。高速液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。单臂液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。弓形液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。1)结构原理

转子泵由内转子1、外转子2、配流盘和侧板等组成。内转子是摆(外齿轮)，外转子的齿廓是圆弧，两个齿廓是一对公共曲线。内转子的齿数为Z1 ′,外转子的齿数为Z2-ZI +1，它们与配流盘和侧板一起形成Z2个密封容积。转子的内部和外部偏心率1 2 = e .当内转子绕Q顺时针旋转时，带动转子绕2同向旋转。此时，内转子齿顶A2和外转子齿谷a1形成的密封工作容积C变大(图3-17(b)中阴影部分)，形成局部真空，油通过配流盘窗口b被吸入，当外转子旋转到图3-17(h)所示位置时，密封容积达到最大值，然后继续旋转，密封容积变小，油从配流盘窗口a被挤出。

当外转子转一周时，每一密封系统容积可以依次吸排液各一次。
