液压机压力继电器控制时序动作电路实验

2.3.10.1实验目的和设备

(1)掌握液压机顺序进行回路的工作基本原理，熟悉液压系统回路的连接方式方法；(2)了解液压机压力继电器内部控制的顺序回路的组成、性能发展特点分析及其在工业中的运用； (3)通过学生观察液压机仿真模型示意图中管路内压力油、非压力油的走向和变化研究过程管理以及各液压技术仿真

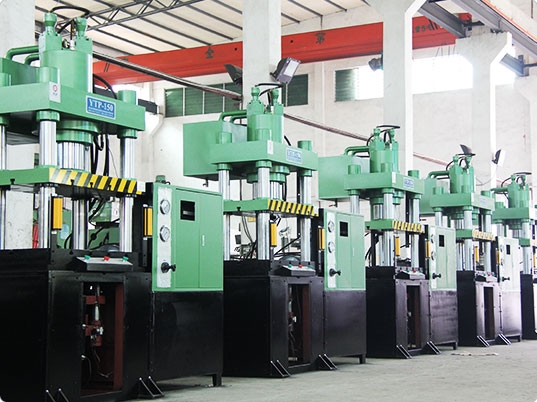

本实验采用YCS-C型智能型液压综合教学实验台，全面了解各液压元件的工作原理和性能。200吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。东莞液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。校正液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。200t液压机所用的工作介质的作用不仅是传递压强，而且保证机器工作部件工作灵敏、可靠、寿命长和泄漏少。

实验的原则

在液压传动系统中，多缸运动回路称为用一个能源向两个或两个以上的缸(或马达)供给液压油，并根据液压缸之间的运动关系控制它们完成预定功能的回路。多缸运动回路分为顺序运动回路、同步运动回路和不干涉回路。

液压缸严格地按给定一个顺序以及运动的回路可以称为顺序回路。顺序运动回路的控制管理方式有三种：即行程控制、压力主要控制和时间成本控制。

顺序读取控制的顺序运动电路是压力控制。

实验中，当二位四通换向阀的阀芯位于左侧，顺序阀的设定压力大于油缸1的最大工作压力时，压力油先进入油缸1的左腔，油缸1的活塞杆右移至端点，压力上升，压力油打开顺序阀进入油缸2的左腔，油缸2的活塞杆前进。当两个位置的四通换向阀阀芯处于正确位置时，两个气缸几乎同时(无论单向之间的最小开启压力如何)返回。

原理模拟图和操作界面如图2-45所示。

2.3.10.3实验研究步骤

（1）双击电脑桌面上的强制控制PCAU13.62；（2）选择压力继电器控制的顺序电路；（3）点击输入运行。点击【忽略】，（4）将操作面板上的开关转到【PLC】，（5）根据计算机显示的液压切换试验台电路。（6）电磁阀Y2插头、Y5插头、行程开关插头X6、X7插头、KIO插头、Xll分别插入手术台电控面板对应的插孔；（7）点击电脑屏幕的“启动”；（8）点击电脑屏幕的[启动]，实现屏幕和对象的移动过程基本同步；（9）观察仿真图中管路中压力油和非压力油（压力油和非压力油分别用红色和绿色表示）的变化趋势和变化过程；（10）仔细观察仿真液压元件原理图的动作过程；（11）分析回路的工作过程；（12）需要停止操作时点击停止。再次点击出口1（箭头表示开门图标）；（13）拆卸部件和油管，将部件放在辅助平台上，油管挂在油管架上。

2.3.11.4实验报告
