四柱液压机的功率匹配电路示例是什么？

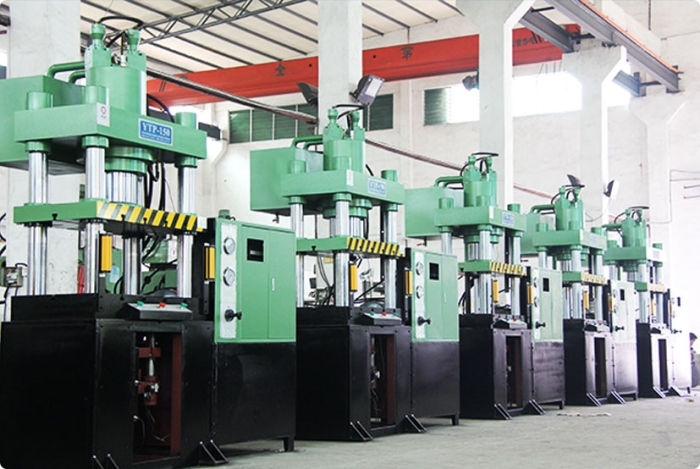

功率匹配电路又称为功率自适应系统和负载传感损耗t系统。封头液压机各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。300t液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。热压成型机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。四柱万能液压机它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。在这种系统中，泵的可变机构由负载压力信号控制，以使泵的输出功率适应负载的要求。

(1功率匹配回路例

上述负载敏感电路也可以看作是功率匹配电路的一种。另一种电源的匹配电路。它由变量泵(变量叶片泵或变量柱塞泵)、 pc 阀和 ls 阀、比例流量阀等组成。当泵的输出流量大于比例流量阀4时设定 | 流量 ql 时，泵的输出压力 pp 增大，作用在 ls 阀两端的油压岛和 a 之间的差值超过弹簧调整的压力 p 方案，阀芯3向右移动，a 孔和 c 孔连接 o 以控制油路 k 压力，qp 上升，使泵的输出流量立即减小;相反，当泵的输出流量小于比例流量阀设定值时，i 流量传感阀3b、 c 孔连接，控制油路 k 压力因与油箱连接而下降，泵的流量增大 l 这种重复自动调节，使泵的输出流量和比例，阀门的流量值相同。

压力控制过程类似，即压力补偿阀Ipc valve) 2工作。当泵的输出压力岛大于比例压力阀5设定的压力时，阀2的D口和K口打开，导致泵的输出流量减少，输出压力Pp将下降。反之亦然。

这样，在采用了一个压力进行补偿阀和负载信息传感阀组l合起来可以控制泵的回路中，能够真正做到泵输出的流量、压力和负载流量、压力管理相匹配，即功率囚配。根据不同负载的需要去供给工作压力和流量，是消耗大量能量通过最小的节能回路。
