液压机液压系统设计中执行元件配置

发布时间：2023-04-27T09:44:38更新时间：2023-04-27T09:44:15 浏览量：136

[内容摘要]：油压冲床在液压控制系统进行设计中如何有效配置执行元件液压致动元件的具体形式、数量和安装位置以及由液压致动元件驱动的工作机构的连接关系和方式与主机的结构布置以及运动部件的类型和数量有关。800吨液压机一种以液体为工作介质，用来传递能量以实现各种工...

油压冲床在液压控制系统进行设计中如何有效配置执行元件

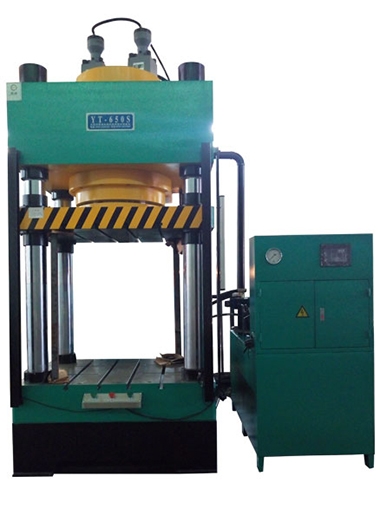

液压致动元件的具体形式、数量和安装位置以及由液压致动元件驱动的工作机构的连接关系和方式与主机的结构布置以及运动部件的类型和数量有关。800吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。315吨液压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。四柱式液压机一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。高精度液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。在考虑机器和设备的整体方案时，应同时确定液压致动元件的动作形式、数量和顺序，以及致动元件的工作范围、尺寸、重量和安装等约束条件。

在执行部件的配置上，根据主机的结构和动作特点，灵活地向不同方向(水平、垂直、倾斜)移动

液压机布置执行机构时，应与其它机构(如连杆机构2、齿轮机构、茬螺母机构等)有机配合。)组成液压机械工作机构，以满足工作机构的动作要求，同时达到简化液压系统、降低设备成本、改善执行机构的负载状况和运动机构性能的目的。表10-1任意压力执行机构的形式

回转运动在复摆动往复进行直线管理运动

短行程长行程高速低速运动

活塞，柱塞液压缸的带齿液压马达，高速，低速液压马达的高速压马，摆动

执行元件形式液压缸轮齿条机构s液压马达与丝杠一螺液压马达达与机械减速机构液压马达母机构
