四柱液压机溢流阀的应用电路及其常见故障排除方法

发布时间：2023-03-23T10:53:26更新时间：2023-03-23T10:53:10 浏览量：173

[内容摘要]：四柱液压机溢流阀的应用电路及其常见故障排除方法溢流阀的应用回路及排除常见故障的方法，可构成调压、安全保护、背压等液压回路。液压机厂它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强...

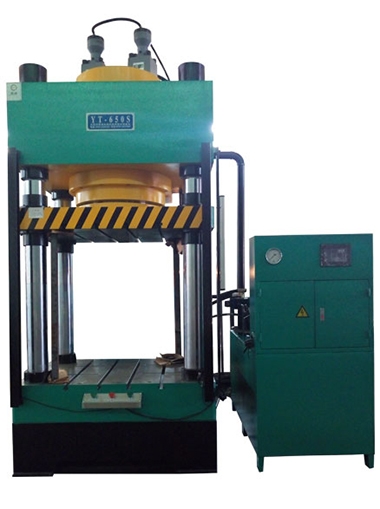

溢流阀的应用回路及排除常见故障的方法，可构成调压、安全保护、背压等液压回路。液压机厂它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。800吨液压机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。复合材料热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。高精度液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。

1)四柱液压机单级调压回路和远程调压回路。对于单级压力调节回路，泵的出口压力由固定的、并联的溢流阀来设定，工作时只要溢流阀开启，系统压力基本恒定，即所谓的“溢流恒压”.对于遥控调压回路，直动式安全阀与先导式安全阀2的遥控端口连接

2)四柱液压机的多级调压回路。利用先导溢流阀、电磁阀和远程调压阀可以实现系统的多级压力调节。它是一个多级压力调节回路，通过三位四通电磁阀连接两个直动式溢流阀和先导式溢流阀。将三个溢流阀的压力调节值分别设定为PI、P3和P40。当两个I位四通电磁阀处于如图所示的中间位置时，液压泵卸荷，系统工作压力为p = o；当三位四通电磁阀在两分钟内切换到高位和低位时，系统的工作压力分别为P~P3和P-bean P40。

至系统此类工作回路常见问题故障现象及其发展排除研究方法具有如下: ①调压时升压时间不能过长。故障数据分析与排除:若多级惆压回路遥控管路较长，而系统由卸荷(三位四通电磁阀2处于中位)状态信息转为升压功能状态(三位四通电磁阀控制处于社会上位或下位)时，由于传统遥控管路通油箱，压力油要先填充遥控1雪路后，才能实现升压，故升压时间长口排除方法是尽量选择缩短遥控管路(遥控管路设计一般应小于5m，建议在遥控管路回油处增设一背压阀(单向阀、溢流阀均可)使之有一定经济压力，这样一种升压时间管理即可得到缩短。但部分企业加大了系统提供能量巨大损失。 ②遥控管路及远程调压阀振动。故障情况分析与排除: I原因就是基本同上口排除学习方法是在遥控管路处增设一小规格节流阀(或自制节流器) 进行一些适当有效调节(图5-39) ，将振动信号能量转化为热能，即可同时通过自身阻尼影响作用能够消除这种振动。

3. 四柱液压机安全保护回路及背压回路。为可变排量泵1供电的安全保护电路，安全阀用作安全阀以防止系统过载。在正常工作条件下，安全阀为常闭状态，当系统压力因故障或过载而过高时，安全阀打开并溢出，保护整个液压系统的安全。对于背压回路，溢流阀2连接到液压缸4(或液压马达)的回油路径以产生一定的回油阻力，这可以提高液压缸(或马达)的运动稳定性。
